Essai à la plaque

Tout le matériel pour les essais à la plaque et la déflexion

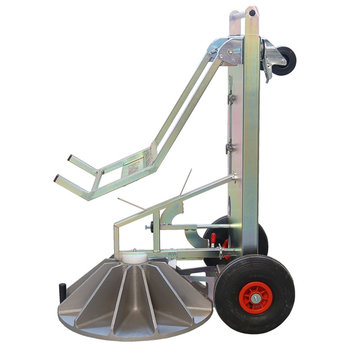

Diable de transport

Facilite la manipulation des éléments du système de mise en charge (pompe, vérin, plaque) de l'essai à la plaque

  • Chariot en mécano soudé équipé de 2 roues increvables
  • Fixation pour tout type de pompe sur le châssis
  • Emplacement pour les cales

LE + PROVITEQ:

  • Tout en un : permet de transporter l'ensemble des éléments du système de mise en charge
  • Système de nez d'accroche pour le transport et la mise en place de la plaque de chargement

Ref: 50.0255

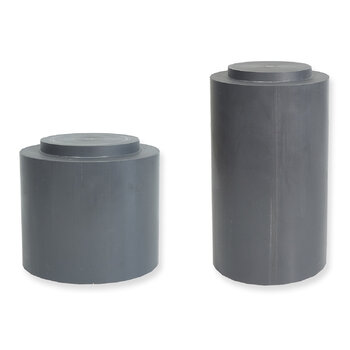

Cales allégées

Accessoires complémentaires pour l'esai à la plaque

  • Réf.50.0200.705 : Cale PVC (ø 122 x H 100 mm ) - 1,7 kg
  • Réf.50.0200.706 : Cale PVC (ø 122 x H 200 mm) - 3,3 kg
  • Cale en résine
  • Puits cylindrique femelle (ø 87 mm) en partie supérieure pour accueillir le pied de vérin
  • S'installe sur le puits de la plaque grâce à un emmanchement mâle (ø 87 mm) qui évite tout risque de ripage

Ref: 50.0200

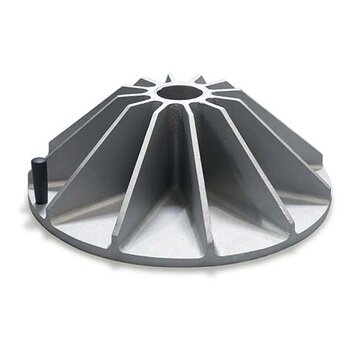

Plaque de chargement

Évaluation de la portance d'une plate-forme soumise à un chargement statique par l'intermédiaire d'une plaque rigide

  • Dimension de la plaque : Ø 600 mm
  • Dimension de la fente : L 20 x H 110 mm
  • Nervurée en fonte d'aluminium
  • Semelle rectifiée
  • Équipée d'une poignée de levage



Ref: 50.0200
Normes: NF P 94-117-1



Poutre de Benkelman rouge

Pour la mesure du déplacement vertical d'un matériau soumis à une contrainte

  • Châssis et fléau en fonte d'aluminium ajourée
  • 3 pieds réglables dont 2 repliables
  • Démontage et assemblage rapide à l'aide du fléau en 2 parties
  • Installation rapide en moins d'une minute
  • Axe de rotation monté sur roulements à billes
  • Livrée dans sa fly-case
  • Poids 11,5 kg
  • Dimensions : 3 600 x 300 x 300 mm

Ref: 50.0210
Normes: NF P 94-117-1 ; NF P 98-200-2

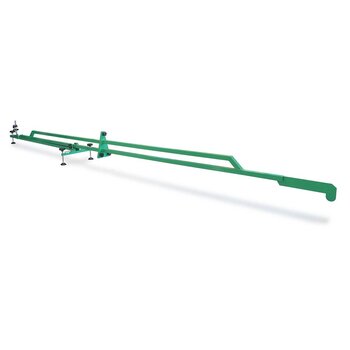

Poutre de Benkelman verte

Pour la mesure du déplacement vertical d'un matériau soumis à une contrainte

  • Châssis et fléau en tube d'aluminium
  • Longueur totale : 3,6 mètres
  • Rapport bras de levier 2:1
  • Axe de rotation monté sur roulement à billes

LE + PROVITEQ :

  • Installation rapide : Le fléau est en deux parties avec ses pieds réglables et démontables
  • Légère (10 kg)

Ref: 50.0217
Normes: NF P 94-117-1 ; NF P 98-200-2

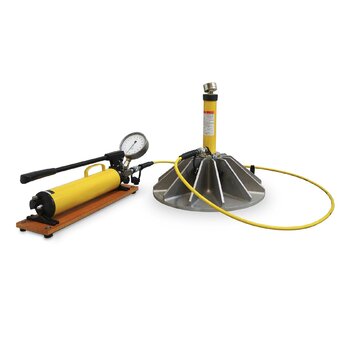

Système de mise en charge manuel 150 kN

Essai pour module sous chargement statique à la plaque

  • Pompe manuel 2 vitesses (12,5 kg)
  • Vérin simple effet de course 203 mm (10 kg) avec rotule de compensation en tête de vérin pour reprise d'effort sous le châssis du camion
  • Manomètre de 150 kN gradué en kN avec repères spécifiques pour l'essai à la plaque
  • Livré dans sa caisse de transport (18 kg) avec un flexible de 3 mètres

Ref: 50.0221
Normes: NF P 94-117-1 ; NF P 98-200-2

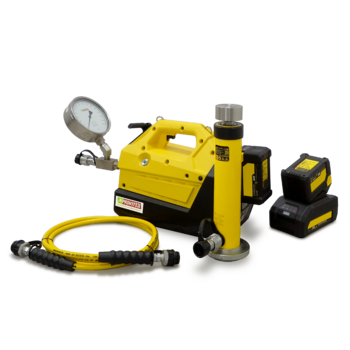

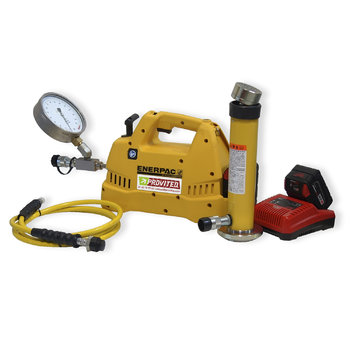

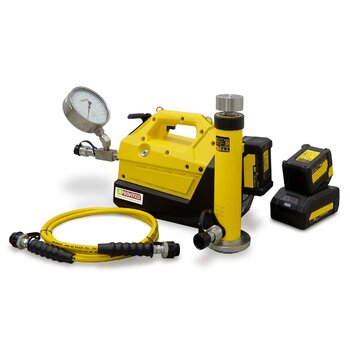

Système de mise en charge sur batterie Lithium

Essai pour module sous chargement statique à la plaque

  • Pompe électro-hydraulique équipée d'un limitateur de débit pour éviter les surcharges
  • Vérin simple effet de course 203 mm (10 kg) équipé d'une platine d'adaptation du pied de vérin à la plaque
  • Manomètre de 150 kN gradué en kN avec repères spécifiques pour l'essai à la plaque
  • Livré dans sa caisse de transport (18 kg) avec 2 batteries lithium et un chargeur

Ref: 50.0245
Normes: NF P 94-117-1 ; NF P 98-200-2
